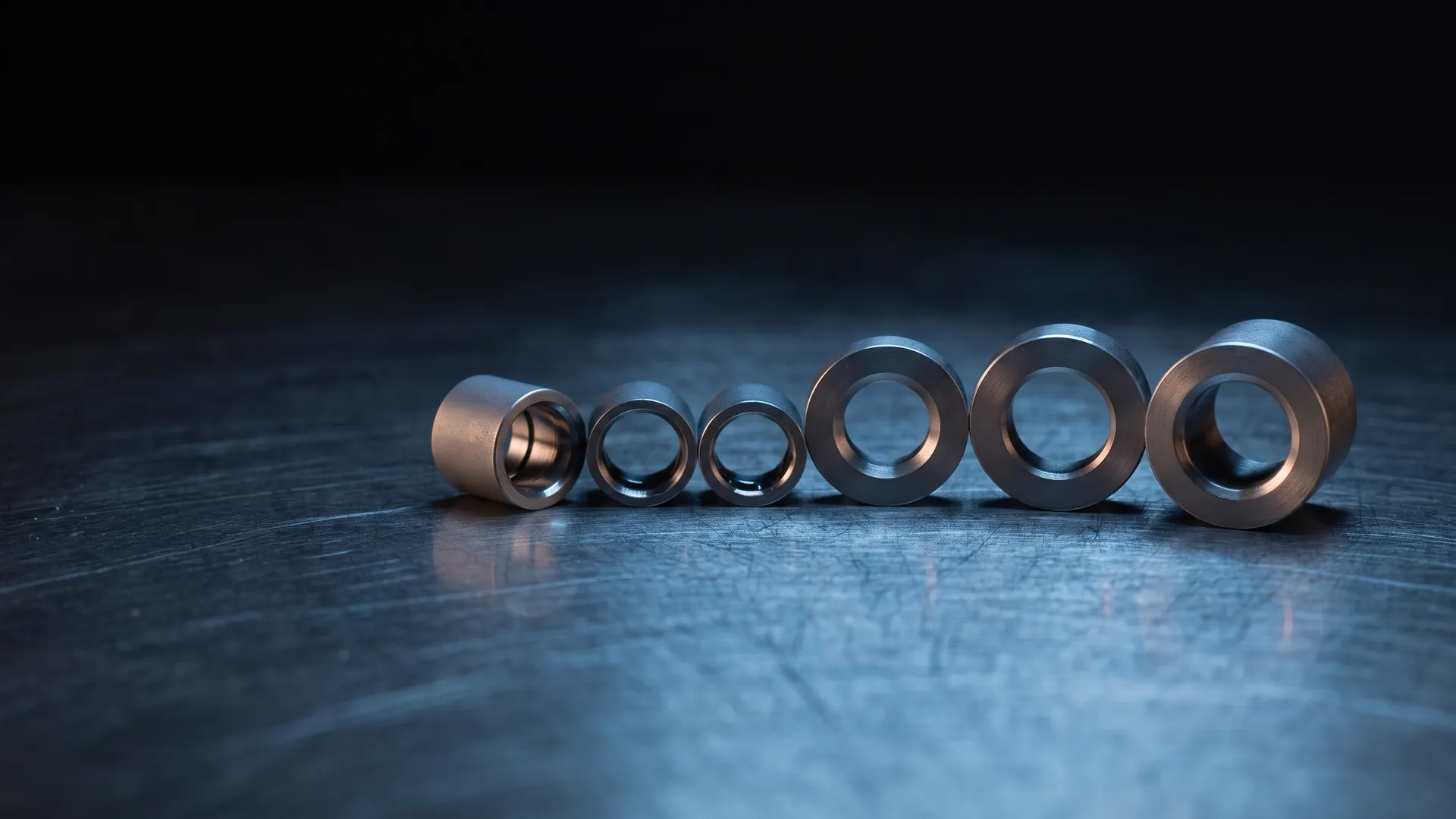

Ummantelungsdüsen und Draht-/Kabelführungen aus Hartmetall und Keramik

Wofür werden Ummantelungsdüsen eingesetzt?

Ummantelungsdüsen finden Verwendung in der Kabelindustrie. Bei der Kabelummantelung läuft der Leiter durch den Querspritzkopf des Extruders: Ein Extrusions-Tip – die Drahtführung – führt den Leiter zentrisch, die Extrusionsdüse formt Isolierung und Mantel aus der Kunststoffschmelze (vgl. „Fundamentals of Extrusion Technology", Wire & Cable India). Das Werkzeugdesign bestimmt maßgeblich die Qualität der Ummantelung: Die Schmelze muss strömungsgünstig geführt werden, ohne Stagnationszonen, in denen Material verweilt und degradiert. Eingesetzt werden solche Extrusionswerkzeuge für Mantelwerkstoffe wie PVC, PE, PU, PEEK oder Gummi.

Wir fertigen Ummantelungsdüsen kundenspezifisch in Hartmetall oder Keramik. Ebenfalls für die Kabelindustrie stellen wir Verdichterziehsteine zum Kompaktieren von Kabeln und Drahtseilen her.

Was leisten Draht- und Kabelführungen?

Draht- und Kabelführungen halten Draht, Litze oder Leiter an den Führungsstellen Ihrer Anlage exakt in der Spur. An jeder Kontaktstelle beansprucht der laufende Leiter das Werkzeug auf Verschleiß; verschleißfeste Werkstoffe halten Maß und Oberfläche über lange Laufzeiten.

Wir liefern Draht- und Kabelführungen in Hartmetallausführung sowie den verschiedensten Keramiklegierungen, in polierter und unpolierter Ausführung nach Kundenzeichnung. Eine Standardgeometrie gibt es nicht: Form, Abmessung und Werkstoff richten sich nach Ihrer Anlage und Ihrem Produkt. Deshalb ist Ihre Zeichnung die Grundlage jeder Fertigung – wir prüfen sie und melden uns, wenn uns an der Geometrie etwas auffällt.

Hartmetall oder Keramik – welche Ausführung passt?

Beide Werkstoffgruppen gehören zu unserem Lieferprogramm: Hartmetall und die verschiedensten Keramiklegierungen. Welche Ausführung zu Ihrer Anwendung passt, klären wir bei der Auslegung anhand Ihrer Zeichnung und Ihres Prozesses.

Auch die Oberfläche bestimmen Sie: Wir liefern polierte und unpolierte Ausführungen. Polieren ist bei uns tägliche Arbeit – Hartmetall-Werkzeuge erhalten ihr Oberflächenfinish zum großen Teil in Handpolitur mit Diamantpasten, maschinell kalibriert und von Hand vollendet. Wie eine Werkzeugbohrung auf Hochglanz kommt, zeigt unser Fachartikel Ziehsteine richtig polieren.

Wie läuft Ihre Anfrage ab?

Senden Sie uns Ihre Zeichnung als PDF, DXF oder STEP, gern mit Angaben zu Anlage und Produkt. Wir prüfen die Geometrie, schlagen Werkstoff und Ausführung vor und stimmen die Toleranzen mit Ihnen ab – so wie bei unseren Sonderwerkzeugen aus Hartmetall. Gefertigt wird in Herborn-Schönbach: Wir schleifen Bohrungen von 0,2 bis 150 mm, polieren und messen im eigenen Haus. Unser Rohlingslager verkürzt die Lieferzeit, wenn nötig liefern wir innerhalb von 24 Stunden. Das Qualitätsmanagement ist nach ISO 9001:2015 zertifiziert, gültig bis 16.12.2028. Ein Messprotokoll erhalten Sie auf Wunsch zu jedem Werkzeug.
