Qualität ist keine Geschmacksache.
Ziehwerkzeuge für Prozesse, die präzise laufen müssen.

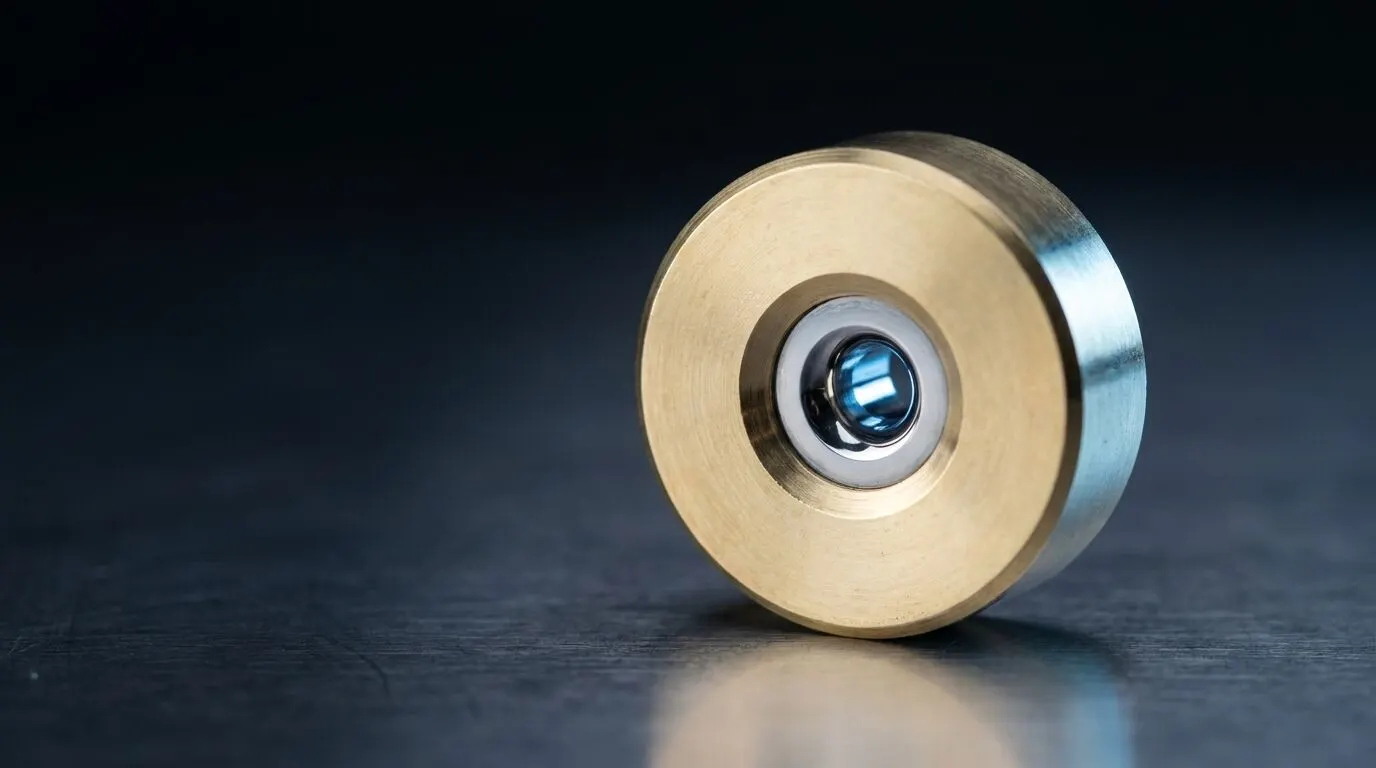

Individuell ausgelegte Hartmetall-Ziehwerkzeuge für Draht, Kabel, Rohre und Profile. Präzise gefertigt in Herborn — vom einzelnen Ziehstein bis zur kompletten Werkzeuglösung.
Seit 1948 · Fertigung in Herborn · Individuelle Werkzeugauslegung · Wiederaufbereitung · ISO 9001:2015
Der Ziehstein ist klein. Sein Einfluss auf Ihren Prozess nicht.
Ein Ziehwerkzeug kostet wenig im Vergleich zur Anlage, durch die es läuft. Trotzdem entscheidet es über Ausbringung, Qualität und Stillstand. Vier Faktoren machen den Unterschied:
Standzeit
Hartmetallsorte, Geometrie und Oberflächengüte bestimmen, wie lange das Werkzeug im Maß bleibt — und was eine Tonne gezogenes Material am Ende wirklich kostet.
Oberflächenqualität
Die Bohrungsoberfläche prägt sich direkt in Ihr Ziehgut ein. Deshalb entsteht das Finish bei Leng in Handpolitur mit Diamantpasten.
Prozessstabilität
Eine auf Werkstoff und Abnahme abgestimmte Geometrie hält den Zug ruhig: weniger Drahtbrüche, weniger Stillstand, weniger Ausschuss.
Verfügbarkeit
Rohmateriallager, eigene Fertigung und kurze Entscheidungswege: Ersatz ist bei Leng eine Frage von Absprache, nicht von Lieferketten.
Wer Ziehsteine kauft, kauft Produktionssicherheit. Wie wir Werkzeuge dafür auslegen:
Engineering kennenlernenWas möchten Sie ziehen?
Sie müssen unsere Produktnamen nicht kennen — der Einstieg über Ihre Anwendung reicht.
Bohrungen Ø 0,2–150 mm

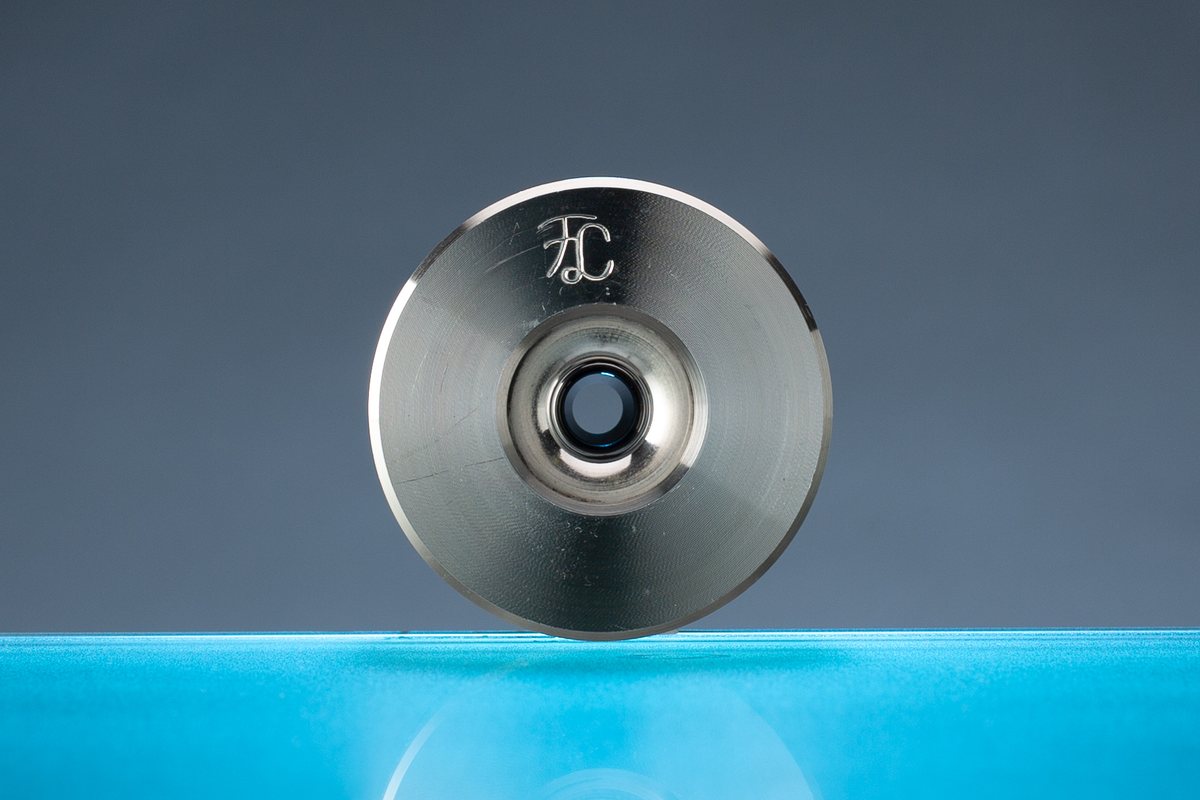

Draht
Stahl, Edelstahl, Federdraht, Schweißdraht, NE-Metalle und Spezialdrähte
nach Zeichnung · mit Zwischenformen

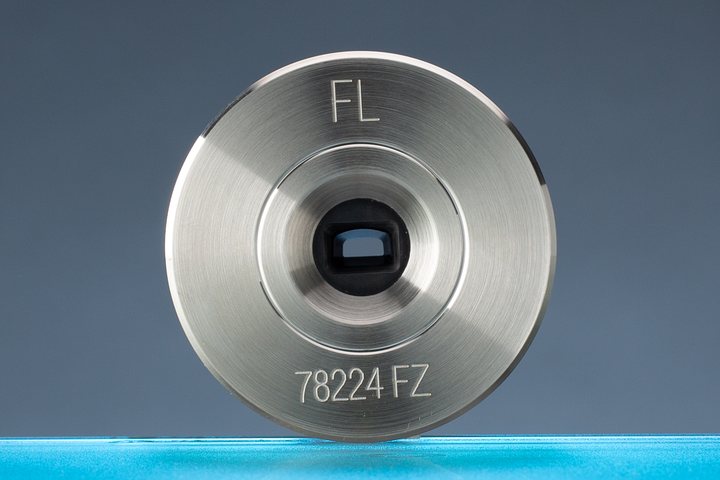

Profil
Flachdraht, Rechteck, Oval und kundenspezifische Sonderprofile
verdichten · verseilen · führen · ummanteln
Kabel & Leiter
Verdichterziehsteine, Führungen und Ummantelungsdüsen für die Kabelfertigung
Fassungen bis Ø 450 mm · Dorne 2,5–200 mm
Rohr & Stange
Ziehmatrizen, Ziehdorne und Mandrillen — als abgestimmtes Werkzeugpaar
Sonderfall? Sonderanwendungen — oder direkt zum Werkzeugfinder, der Ihre Anwendung in fünf Schritten erfasst.
Hartmetall ist unsere Spezialität.
Seit 1948 fertigt Leng ausschließlich Ziehwerkzeuge — mit Hartmetall als technologischem Kern. Wir verarbeiten Hartmetalle weltweit führender Hersteller und wissen aus 78 Jahren Fertigungspraxis, welche Sorte zu welchem Zug gehört.
Der Werkstoff allein entscheidet aber nicht. Ein leistungsfähiges Werkzeug entsteht erst, wenn vier Dinge zusammenpassen:
Hartmetallsorte + Geometrie + Oberfläche + Ziehprozess
Was die einzelnen Zonen der Bohrung leisten, zeigt das Schnittbild — tippen oder überfahren Sie die Bereiche.
das ist gutEinlaufradius: Führt den spiralförmig einlaufenden Draht und zentriert ihn in den Ziehstein. Kann unpoliert bleiben.
Einlaufwinkel: Führt dem Ziehstein das Schmiermittel zu — Voraussetzung für einen tragfähigen Schmierfilm.
Ziehwinkel (Ziehkegel): Der wichtigste Bereich: Hier geschieht die gesamte Umformung und das Verdichten des Schmierstoffs auf die Drahtoberfläche.
Zylinder (Führungslänge): Kalibriert den Enddurchmesser, garantiert Rundheit und Geradheit. Faustregel: 25–66 % des Werkzeugdurchmessers.
Ausgangswinkel: Entlastet den auslaufenden Draht und schützt die Führungskante vor Ausbrüchen.
Stahlfassung: Umschließt den Hartmetall-Kern und nimmt die Spannungen des Ziehprozesses auf.
Hartmetall-Kern: Der eigentliche Werkzeugkörper aus Wolframkarbid — bei Leng aus Hartmetallen weltweit führender Hersteller.
Nicht der Werkstoff entscheidet. Die Anwendung.
Wir betrachten zuerst Ihren Zug — Ziehgut, Geschwindigkeit, Losgröße — und empfehlen dann den Werkzeugwerkstoff. Nicht umgekehrt.
Die Kernkompetenz
Praktisch jede Bohrungsgröße, mehrfach nachschleifbar, wirtschaftlich vom Einzelwerkzeug bis zur Serie. Erste Wahl für Stahl, Grobzug und wechselnde Maße.
Wo Verschleiß bremst
TiC-TiN, DLC oder Diamantbeschichtung erhöhen die Standzeit — technisch und wirtschaftlich interessant etwa bei Verdichterziehsteinen und abrasivem Ziehgut.
Wenn Diamant die Rechnung gewinnt
Für Serienzüge, hohe Geschwindigkeiten und NE-Metalle: polykristalliner Diamant, von Leng ausgelegt und geprüft, gefertigt mit spezialisiertem Partner.
Ein gutes Ziehwerkzeug beginnt vor der Fertigung.
Werkzeuge von der Stange lösen Probleme von der Stange. Unsere entstehen anders: erst verstehen, dann rechnen, dann fertigen — mit eigener Kalkulationssoftware für Geometrie und Ziehfolgen.
Ziehaufgabe besprechenDetails: Werkzeugauslegung & Ziehfolgen
Anwendung analysieren
Werkstoff, Ausgangsmaß, Endmaß
Ziehprozess verstehen
Maschine, Geschwindigkeit, Schmierung
Ziehfolge definieren
Abnahme je Zug, Zugzahl, Glühgrenzen
Geometrie auslegen
Ziehwinkel, Führungslänge, Übergänge
Werkstoff und Beschichtung bestimmen
Hartmetallsorte, Keramik oder PCD, Hartstoff-Beschichtung
Präzise fertigen und finishen
Schleifen, Kalibrieren, Handpolitur, Messprotokoll auf Wunsch
Werkzeuge für den gesamten Ziehprozess.
-

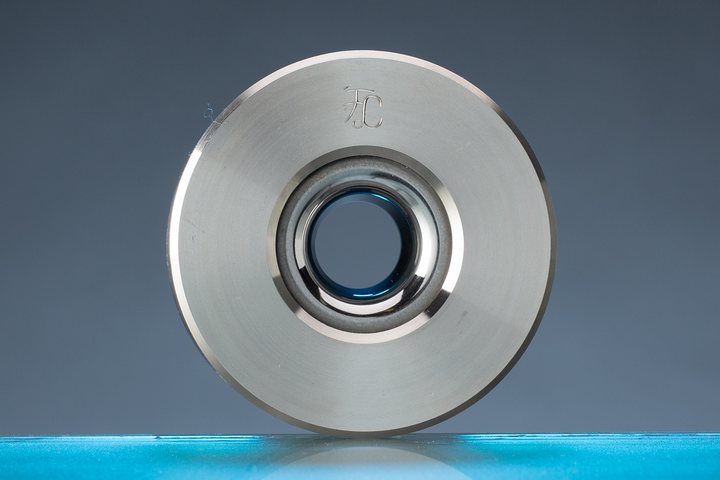

Ziehsteine & Ziehmatrizen
Ein Produktbereich: Ziehsteine für Draht, gefasste Ziehmatrizen für Stangen und Rohre.
Bohrung 0,2–150 mm · Fassung bis Ø 450 mm
-

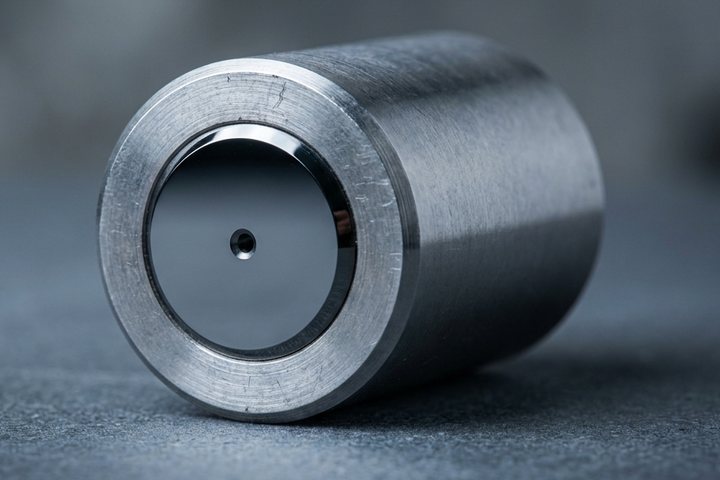

PCD-Ziehwerkzeuge
Polykristalliner Diamant für Serienzüge und NE-Metalle — ausgelegt von Leng.
über Fertigungspartner
-

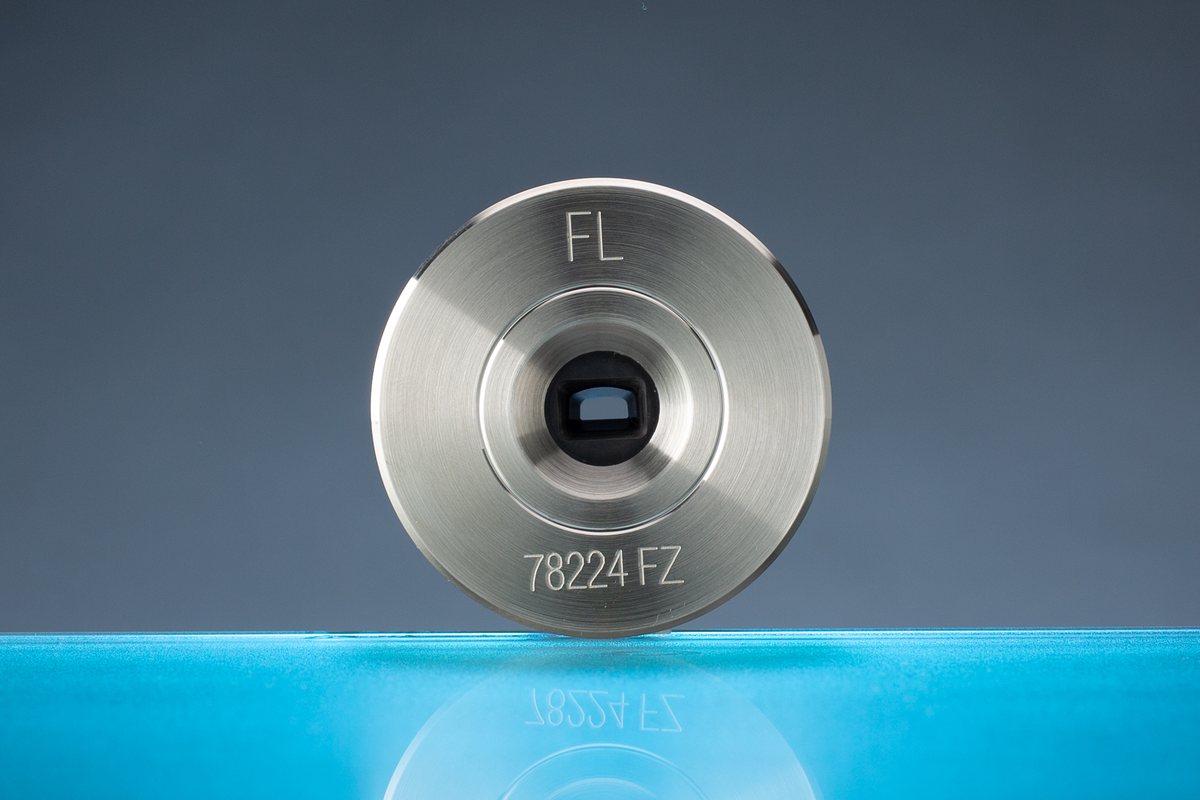

Profil- & Formziehwerkzeuge
Flachdraht, Rechteck, Oval und Sonderprofile — mit ausgelegten Zwischenformen.
nach Zeichnung
-

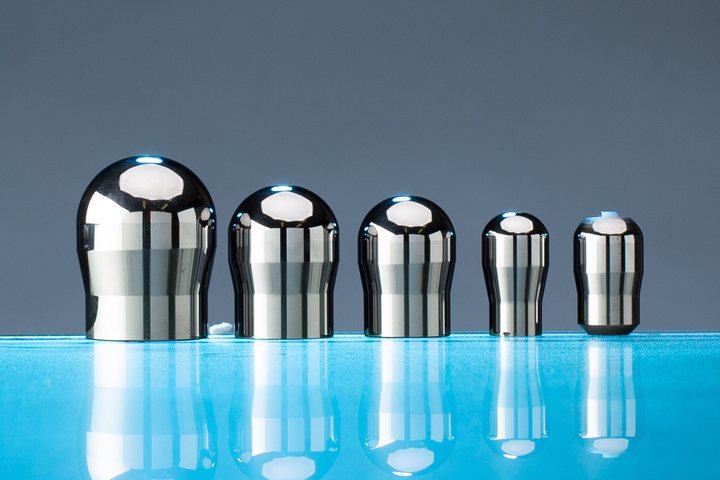

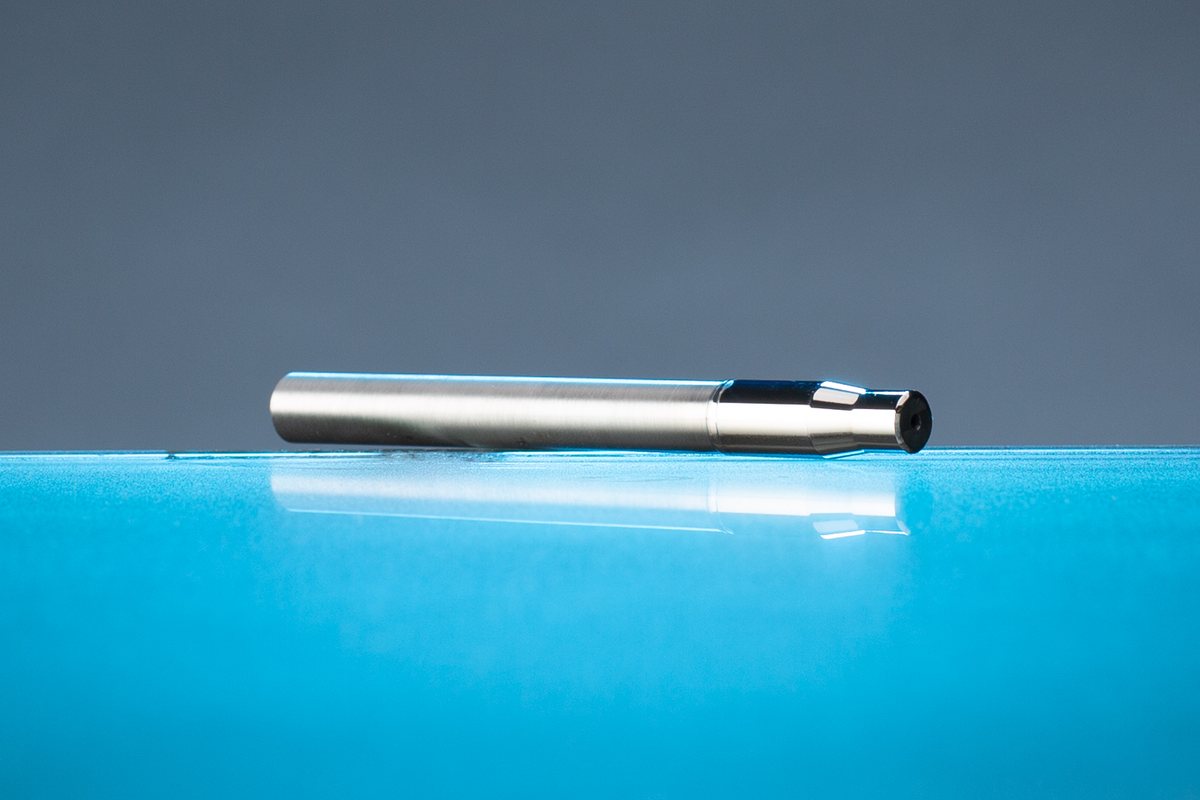

Ziehdorne & Mandrillen
Feststehende Dorne für Kettenziehbänke, Mandrillen fürs Endlosziehen.
Rohr-Ø 2,5–200 mm
-

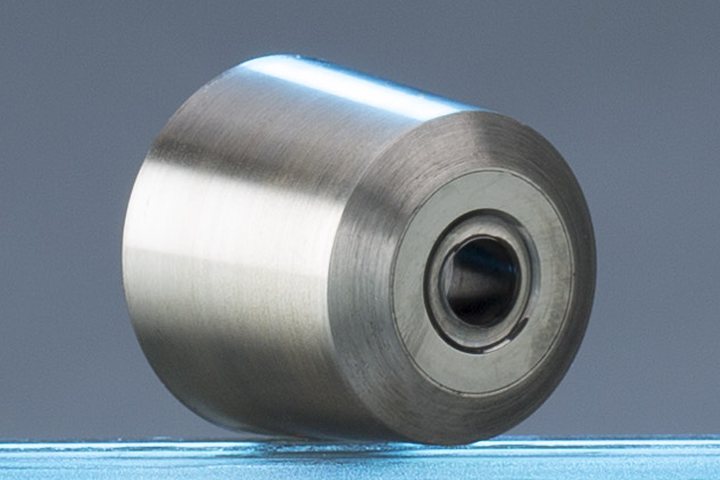

Verdichterziehsteine
Kompaktieren von Kabeln und Drahtseilen — auf Wunsch geteilt, beschichtet.
TiC/TiN · DLC · Diamant
-

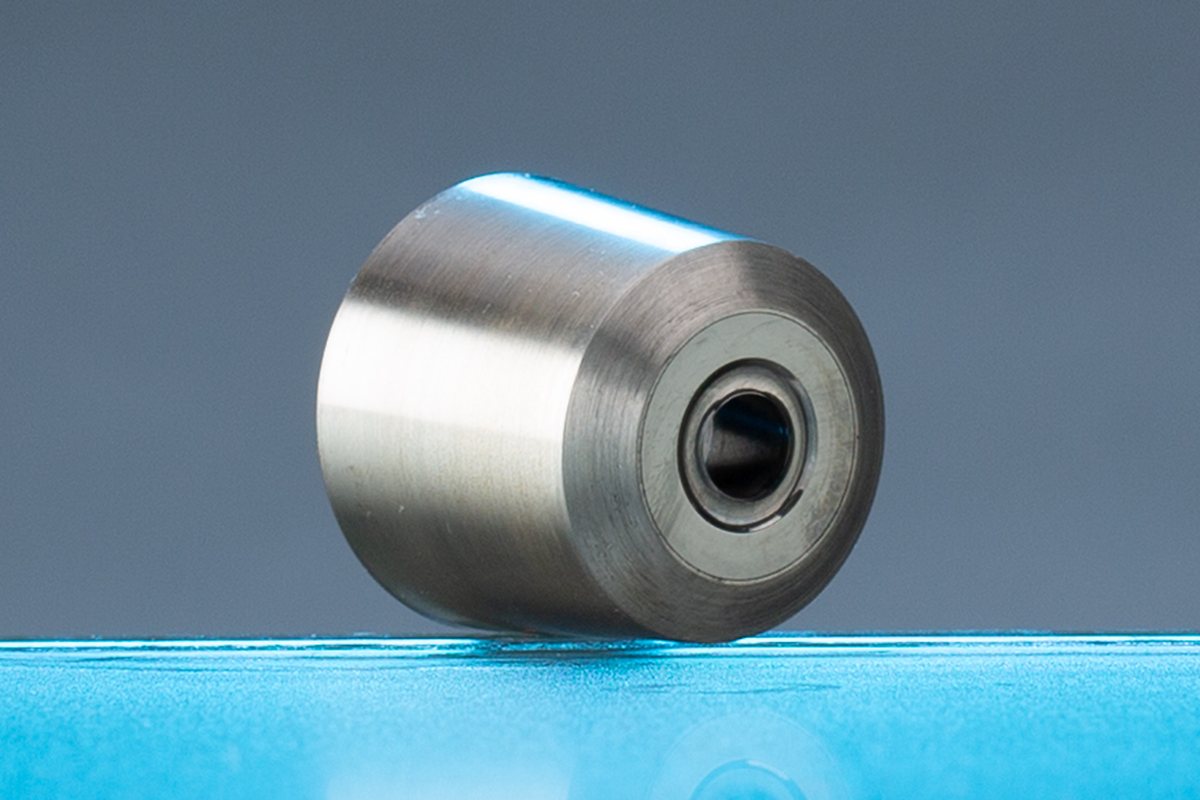

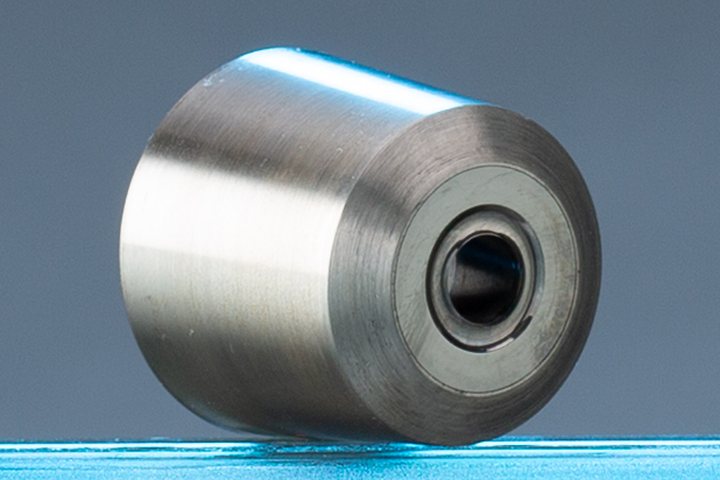

Schabe- & Schäldüsen
Entzundern und Reinigen von Walz- und Gießdrähten — definierte Schneide.
nach Zeichnung
-

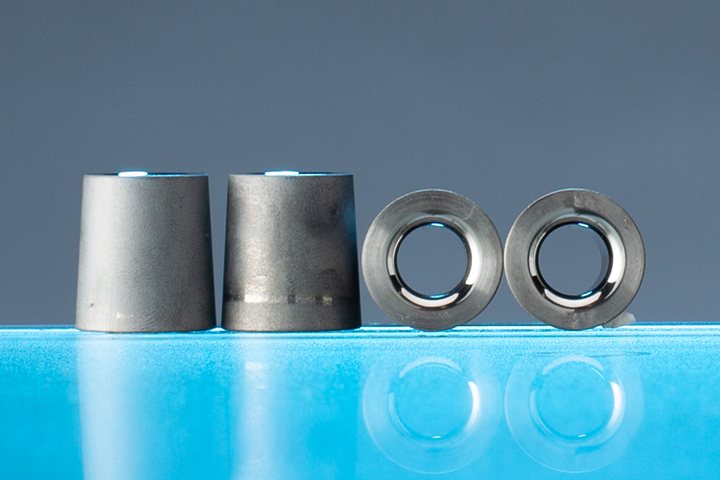

Ummantelungsdüsen & Führungen
Für die Kabelindustrie — Hartmetall oder Keramik, poliert oder unpoliert.
nach Zeichnung
-

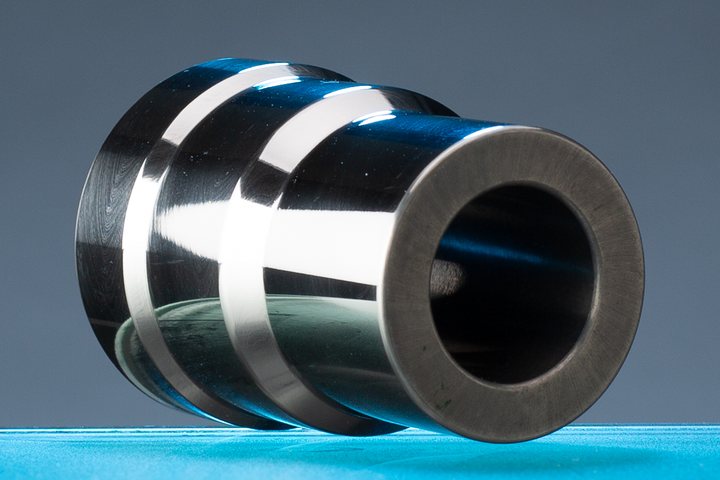

Sonderwerkzeuge
Nach Ihrer Zeichnung — als Rohling oder Fertigteil, auch Stahl und Keramik.
engste Toleranzen

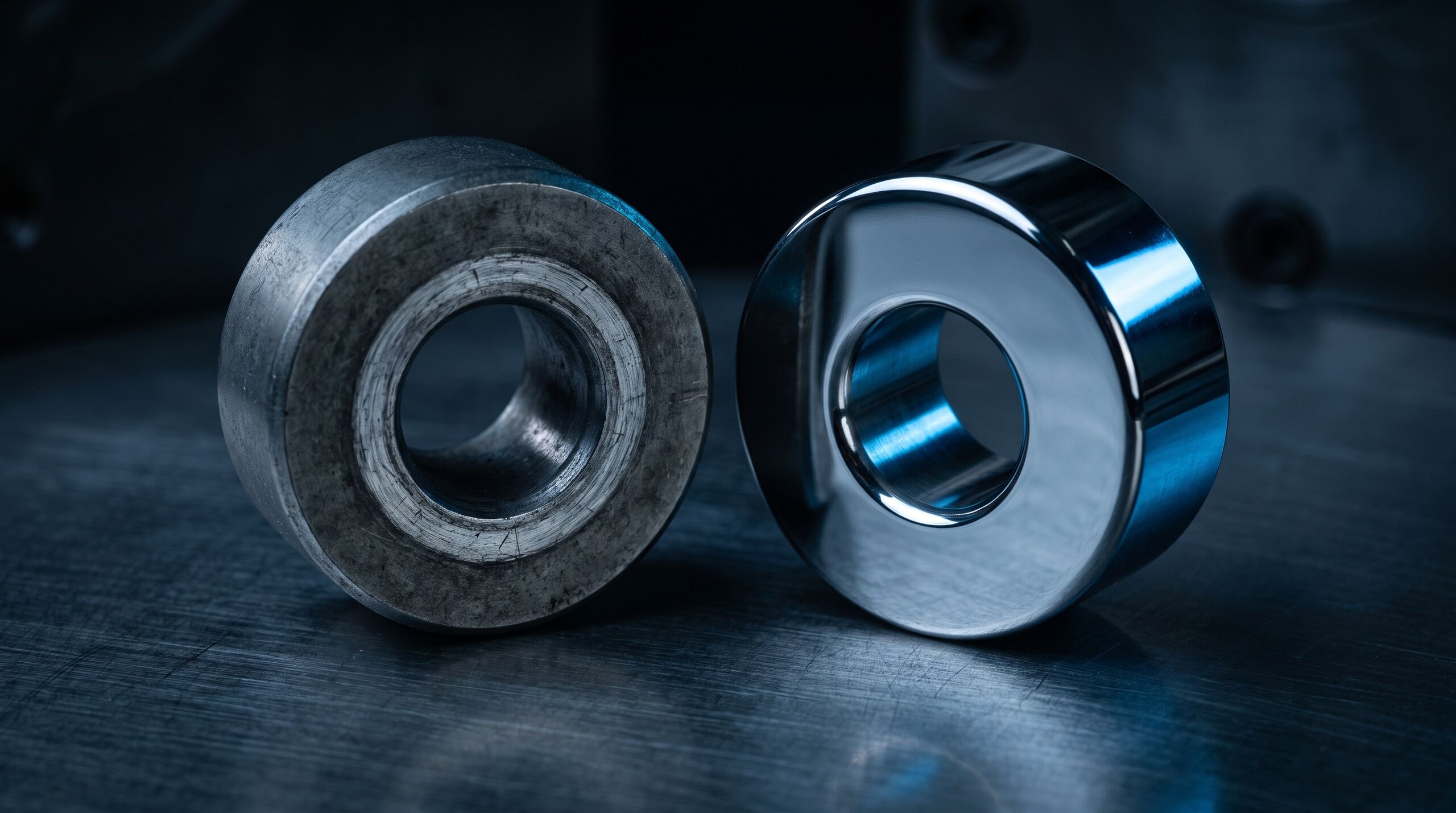

Verschlissen heißt nicht verbraucht.
gebraucht → prüfen → bearbeiten → polieren → kontrollieren → zurück in die Produktion
Werkzeug prüfen lassen So läuft der ServiceMehr Raum für Präzision.
Im November 2026 zieht Leng in einen neuen eigenen Fertigungs- und Bürostandort — mit nahezu dreifacher Fläche. Der Neubau bringt zusätzliche Kapazität, optimierte Fertigungsabläufe und einen besseren Materialfluss. Die kurzen Wege eines kleinen Spezialistenteams bleiben.
Das ist keine Firmennachricht fürs Archiv, sondern eine Investition in Lieferfähigkeit und Zukunftssicherheit — für Kunden, die sich auf Jahre auf ihren Werkzeuglieferanten verlassen.
Präzision entsteht nicht nur auf Maschinen.

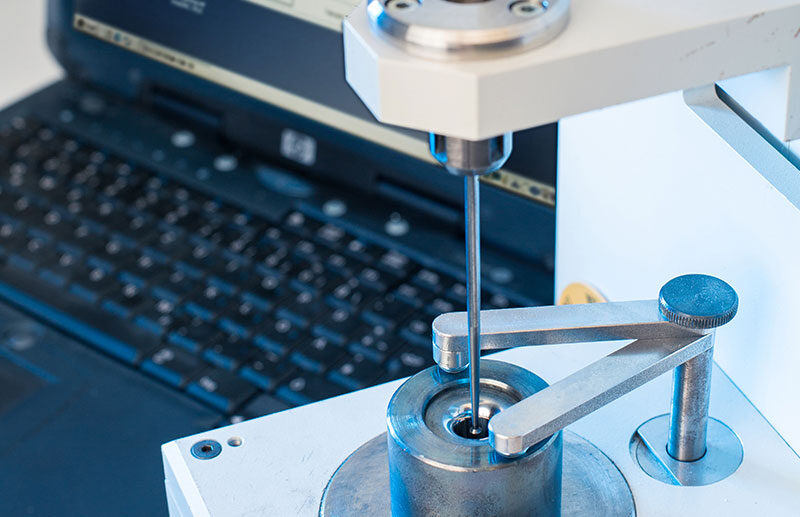

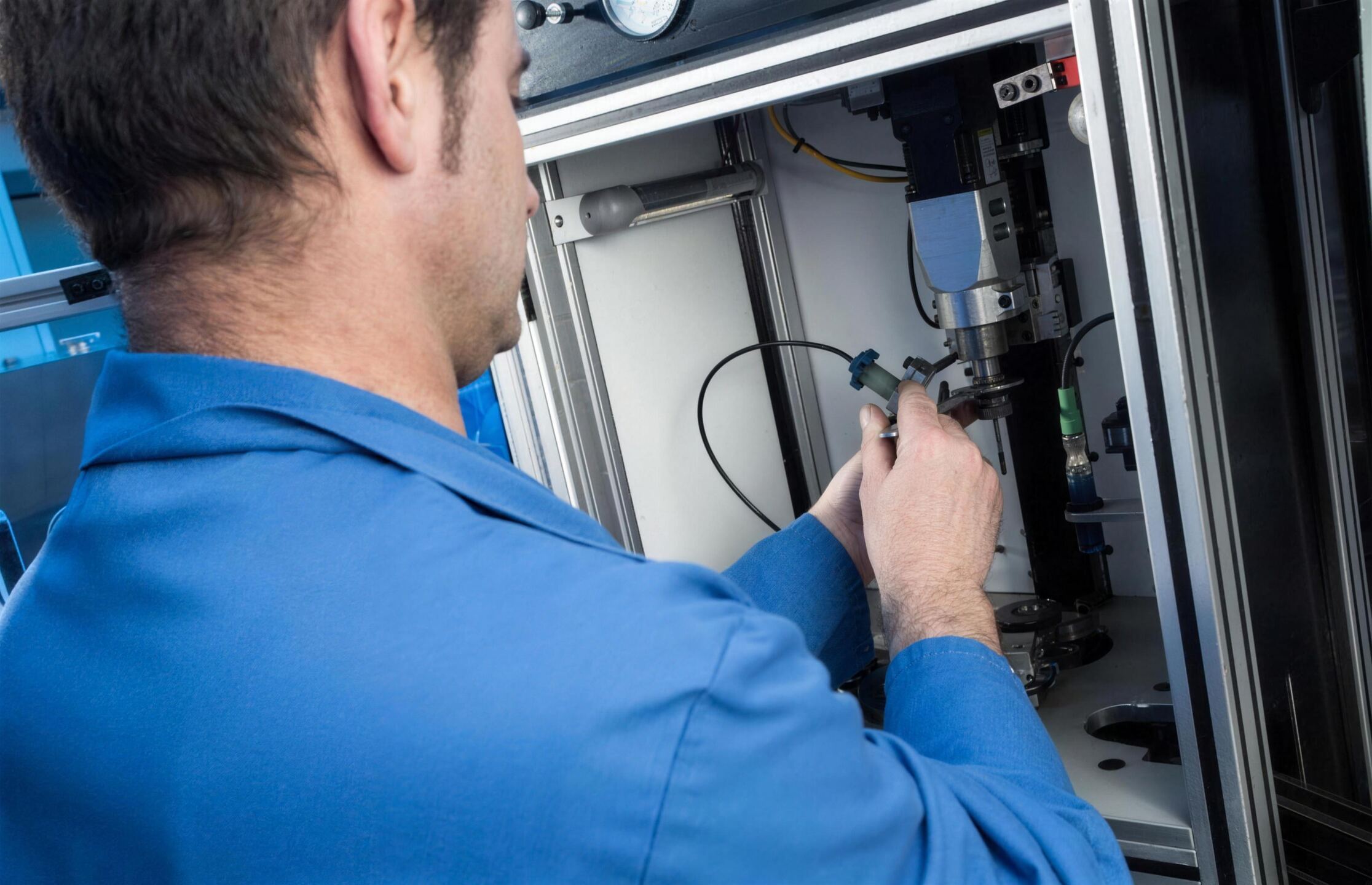

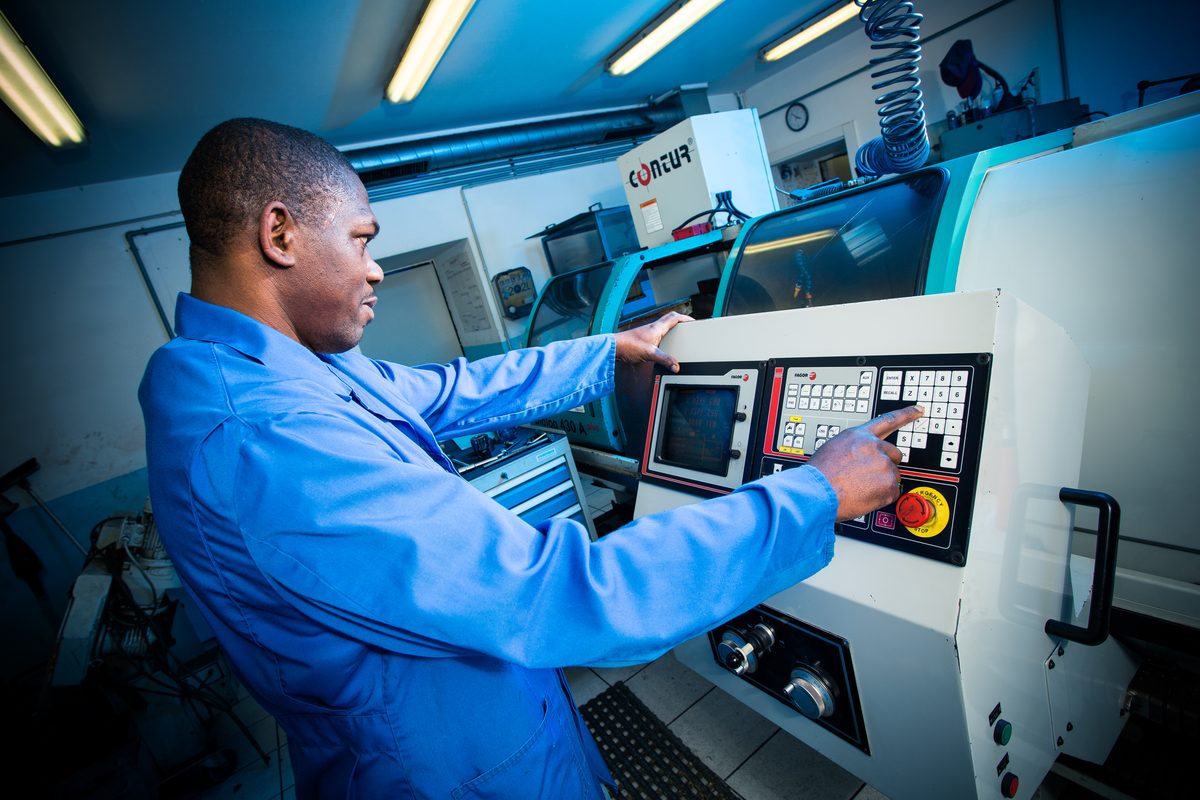

Innenrundschleifen und Kalibrieren liefern Wiederholgenauigkeit. Den Unterschied bei anspruchsvollen Ziehwerkzeugen machen die Menschen an den Maschinen: der geschulte Blick am Messplatz, die Erfahrung in der Handpolitur, das Urteil, wann eine Bohrung wirklich gut ist.
Bei Leng arbeitet ein kleines Team von Spezialisten — viele seit Jahren im Haus. Sie sprechen am Telefon mit denselben Leuten, die Ihr Werkzeug auslegen, schleifen und messen.
Sie haben eine Ziehaufgabe? Zeigen Sie sie uns.
Eine Zeichnung, vorhandene Werkzeugdaten oder eine kurze Beschreibung der Anwendung reichen für den ersten Schritt. Zeichnungen und technische Daten behandeln wir selbstverständlich vertraulich.
Ihr Ansprechpartner
Hans-Georg Heppner
Inhaber, Fritz Leng Hartmetall Ziehwerkzeuge
+49 2777 7608 ed.sloot-gnel@ofniOder in fünf Schritten zur strukturierten Anfrage: Werkzeugfinder
