Ein Ziehdorn ist das Innenwerkzeug beim Rohrziehen: Er bestimmt den Innendurchmesser des Rohres, während die Ziehmatrize den Außendurchmesser formt. Wir fertigen feststehende Ziehdorne für Kettenziehbänke im Bereich von 2,5 bis 200 mm Rohrdurchmesser sowie Mandrillen für das Endlosziehen auf Trommelziehbänken – auftragsbezogen aus Hartmetall, auf Wunsch beschichtet, seit 1948 in Herborn-Schönbach.
Wofür werden Ziehdorne beim Rohrziehen eingesetzt?
Beim Rohr-Kaltziehen legt die Ziehmatrize den Außendurchmesser fest. Ohne Innenwerkzeug (Hohlzug) bleiben Innendurchmesser und Wanddicke jedoch ohne präzise Kontrolle. Erst der Ziehdorn, im Rohrzug auch Stopfen genannt (englisch: carbide mandrel bzw. plug), macht das Innenmaß zum definierten Maß: Das Rohr wird im Spalt zwischen Ziehmatrize und Ziehdorn umgeformt. Nach DIN 8584 zählt dieses Durchziehen zum Zugdruckumformen. In der Praxis werden drei Grundverfahren unterschieden:
| Verfahren | Innenwerkzeug | Wirkung |
|---|---|---|
| Hohlzug | keines | Außen- und Innendurchmesser werden kleiner, Wanddicke bleibt annähernd konstant; Innenmaß nicht präzise kontrolliert |
| Stopfenzug | feststehender oder fliegender Stopfen (Ziehdorn/Mandrille) | Wanddicke und Durchmesser reduziert, Innenfläche geglättet; Querschnittsabnahme bis rund 45 % pro Zug |
| Stangenzug | eingeführte Stange | Außendurchmesser und Wanddicke reduziert, enge Toleranzen, beide Oberflächen geglättet |

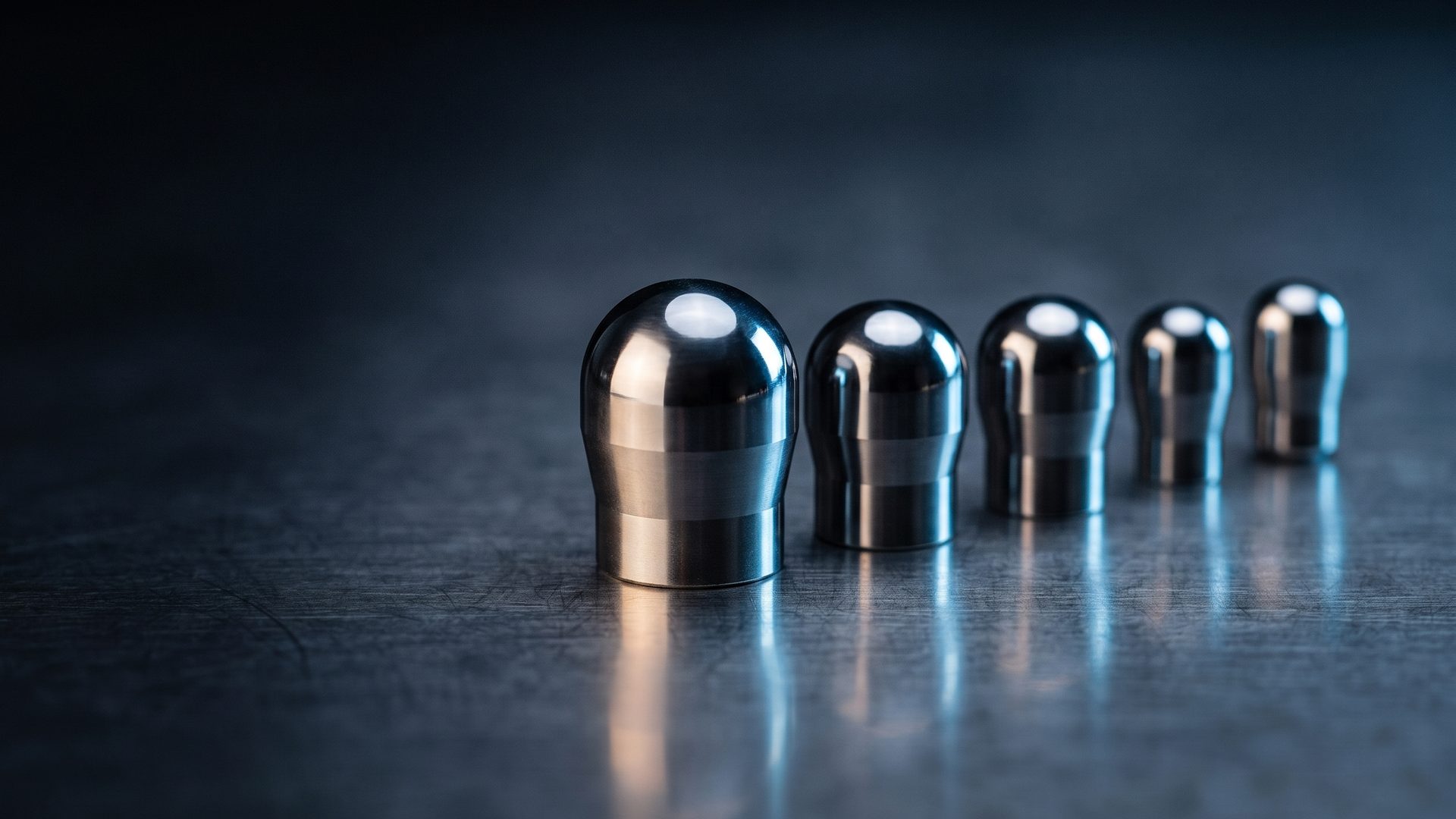

Feststehende Ziehdorne: 2,5 bis 200 mm Rohrdurchmesser
Feststehende Ziehdorne kommen in erster Linie auf Kettenziehbänken zum Einsatz, wenn Rohre fester Länge gezogen werden. Der Ziehdorn wird auf einer Dornstange befestigt und mit ihr in die Ziehmatrize eingeführt; das Ziehgut wird zwischen Ziehmatrize und Ziehdorn umgeformt. Wir fertigen feststehende Ziehdorne für Rohrdurchmesser von 2,5 bis 200 mm, auftragsbezogen nach Ihrer Zeichnung oder ausgelegt auf Ihre Anwendung. Dorn und Matrize sind dabei ein Werkzeugpaar: Beide Geometrien müssen zueinander passen, damit Innenmaß und Wanddicke im Toleranzfeld bleiben. Die richtige Auswahl der Hartmetall-Sorte und die Fertigung mit höchster Oberflächengüte innerhalb kleinster Toleranzen sichern die maximale Standzeit. Auf Wunsch versehen wir jeden Dorn mit der für den Einsatz optimalen Beschichtung.
Mandrillen: Wie funktioniert der Endloszug auf der Trommelziehbank?
Mandrillen (englisch: floating mandrels bzw. floating plugs) werden beim Endlosziehen von Rohren auf Trommelziehbänken verwendet – dort, wo lange Rohre vom Bund gezogen werden und keine Dornstange mitlaufen kann. Die Mandrille hält sich über ihre Geometrie selbst in der Umformzone: Die Umformkräfte ziehen sie in die Ziehmatrize. Genau deshalb ist die korrekte Kalkulation der Ziehgeometrien von Ziehmatrize und Mandrille unabdingbar; zur Berechnung verwenden wir eine spezielle Software. Der schwimmende Stopfen unterliegt hohem Verschleiß, ein klassischer Anwendungsfall für Hartmetall. Wie Ziehwinkel und Führungslänge zusammenwirken, erklärt unser Fachartikel zur Ziehstein-Geometrie.
Worauf kommt es bei Ziehdornen aus Hartmetall an?
Ausschuss und Stillstand einer Rohrziehlinie kosten ein Vielfaches des Werkzeugpreises. Die Standzeit eines Ziehdorns beginnt deshalb nicht an der Maschine, sondern bei der Auslegung: Die Hartmetall-Sorte wird passend zu Ziehgut und Abnahme gewählt, die Geometrie mit unserer Berechnungssoftware ermittelt. Gefertigt wird mit höchster Oberflächengüte innerhalb kleinster Toleranzen; das Oberflächenfinish entsteht in unserer Fertigung zu großen Teilen in Handpolitur mit Diamantpasten. Wie wir arbeiten, zeigt die Seite Herstellung. Jedes Werkzeug prüfen wir mit modernen Messmitteln, ein Messprotokoll liefern wir auf Wunsch mit. Wir sind zertifiziert nach DIN EN ISO 9001:2015. Und wenn es eilt: Ein großes Rohlingslager sorgt für kurze Lieferzeiten, wenn nötig innerhalb von 24 Stunden.
Von der Anfrage zum einbaufertigen Dorn
- Sie senden Ihre Zeichnung (PDF, DXF oder STEP) oder Ihre Anwendungsdaten: Ziehgut, Rohrabmessung, Abnahme, Maschinentyp.
- Wir legen Ziehmatrize und Dorn als Werkzeugpaar aus – Geometrie aus der Berechnungssoftware, Konstruktion in 3D-CAD.
- Geschliffen, poliert und dauerhaft gekennzeichnet (Nadelpräger oder Laser) wird in Herborn-Schönbach.
- Vor der Lieferung prüfen wir jedes Werkzeug mit modernen Messmitteln; ein Messprotokoll legen wir auf Wunsch bei.
Werkzeug anfragen – Zeichnung oder Anwendungsdaten hochladen, wir melden uns umgehend.
